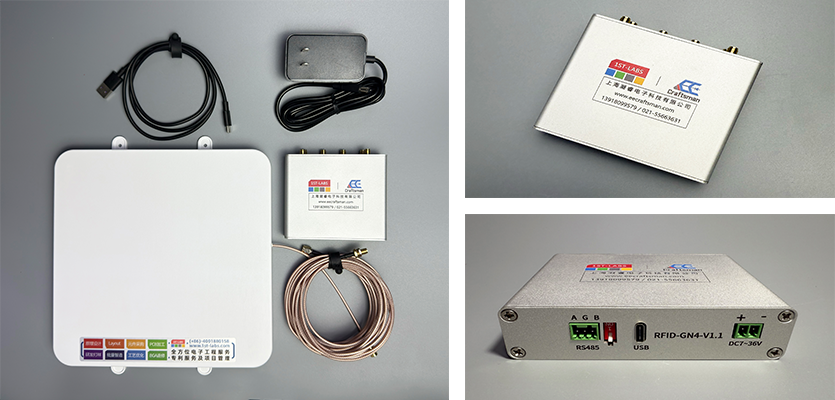

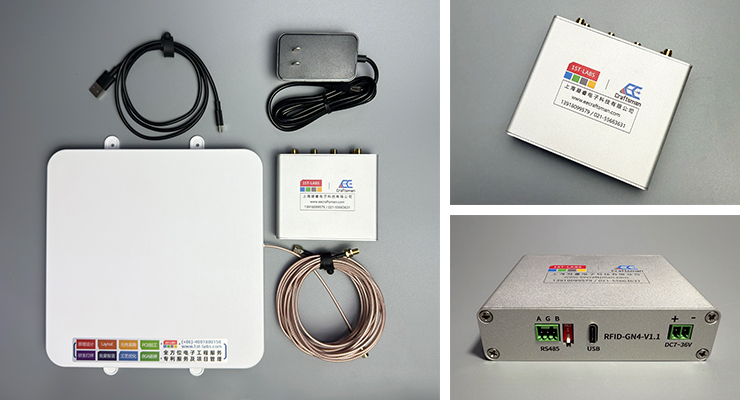

凝睿电子科技（EECraftsman） 开发的EEC-RFIDGN-N48射频收发器，是一个具备丰富接口的RFID 射频收发器，并针对Axzon 无源温湿度标签做了特别的优化设计。
EEC-RFIDGN-N48是一款高性能4/8天线的嵌入式UHF 超高频电子标签读写器，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，用户只需要在模块的基础上作电源处理即可，可以很方便的通过API 函数库控制模块工作，适合各种应用场景用户开发，可广泛应用于工业，医疗，汽车，煤矿等高可靠环境的ID， 温度，湿度检测标签的读取，也可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
ꔷ 全面支持EPC C1G2、ISO18000-6B/C、GB/T29768-2013（可选配）等主流UHF RFID 空中接口协议
ꔷ RF 输出功率（端口）：33dBm±1dB（MAX）
ꔷ 标签识别速度：>400 次/秒
性能参数
| 频率范围 | 840~960MHz（随国家和地区不同可以调整） |
| 调频方式 | 定频或跳频可选 |
| 射频输出 | 0-33dBm;50 欧负载 |
| 输出功率精度 | +/- 1dBm |
| 输出功率平坦度 | +/- 0.2dBm |
| 天线数量 | 4/8 路 SMA 天线接口 |
| 可靠的固件升级 | 可通过USB接口实现固件升级 |
| 标签 RSSI | 支持 |
标签操作性能
| 读取距离 | 9dbi 线极化天线,典型读取距离 0~20 米(和标签性能现场环境有关) |
| 空中接口协议 | ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、GB/T29768-2013（可选配） |
| 最大接收灵敏度 | 9dBi 线极化天线，射频连接电缆插入损耗小于 1dB，标准标签（灵敏度优于-20dBm) |
| 盘存标签峰值速度 | >400 张/秒 |
机械电气性能
| 尺寸 | 94.4*57*24.2mm |
| 工作电压 | 7~36V |
| 工作电流 | <900mA（12V，33dbm） |
| 待机状态电流 | <110mA（12V） |
| 湿度 | 5% to 95%, |
| 散热方式 | 外置散热片空气冷却 |
| 工作温度 | -20ºC to 70ºC |
| 存储温度 | -40°C to 85°C |
通讯接口
| 接口 | |
| NB-IOT | LTE Cat NB2: B3/B5/B8 |
| RS485 | Modbus，最大通信速率500Kbps |
| GPS | 支持GPS、GLONASS、Galileo、 BDS (B1I & B1C) 和 QZSS |
| USB | 全速usb2.0，win10及以上系统免驱，其他系统提供驱动安装指导 |
电源参数
| VCC=12V , TA=25℃ | |||||
| 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
| RF | |||||
| 频率范围 | 840 | 960 | MHz | ||
| 频率步进 | GB | 250 | KHz | ||
| 输出功率 | 0 | 33 | dBm | ||
| 功率步进 | 1 | dB | |||
| 功率平坦度 | -1 | 0.5 | +1 | dB | |
| 占用带宽 | Output Power = 27dBm | 110 | KHz | ||
外形尺寸
100*95*26mm
ꔷ 上位机软件目前分为3个界面，以用户角度来说，以标签读取界面最为核心。
ꔷ 用户可通过type-c将设备与PC电脑相连，来控制模块读取标签。
标签读取
标签读取界面共分为4个板块，板块1为标签数据总览。
设备读取到的标签数据将在板块1的表格内显示，其中
Number为标签序列号；
Label ID为标签ID号，理论上每个标签均唯一；
Device ID表明标签是通过该设备读取（单节点时意义不大，对于网关有意义）；
ANT ID表明该标签是通过几号天线读取；
Temp为读取标签温度数据；
Sensor Code为标签失谐值（可转化为湿度值，该值仅对M3D类型标签有效）；
Chip RSSI为标签接收到的射频信号强度值（量化值，非真实RSSI强度）；
Device RSSI为设备接收到的来自标签的射频信号强度值（量化值，非真实RSSI强度）；
Time为标签读取时间；
Freq KHz为读取标签时所使用的频点；
Count为标签读取次数；
板块2为标签温度/失谐曲线。
板块2默认情况下将显示所有标签的温度曲线，可通过右上角切换为失谐曲线显示。
当点击板块1表格内具体标签时，显示曲线将仅显示所选标签的温度/失谐曲线。
点击板块1空白处则恢复显示所有标签曲线。
当鼠标箭头悬停于曲线显示点上时，将显示出所停点的具体信息（标签ID，温度/失谐值，时间）。
板块3为模块控制。
点击开始采集时，设备进入采集模式，此时上位机将所读标签数据展示在板块1与板块2中。
采集模式共有两种，分别为单次读取与连续读取；
当选择单次读取时，如若没有勾选采集时长选项，设备将会在第一次读取到标签后自动停止（一一定仅读取1张，而是一轮读取）。
如若勾选采集时长，如果设备在采集时长内未能读取到标签，则自动退出读取模式，在采集时长内获取到标签，也会自动退出读取模式（仅读取一次）。
当选择连续读取时，如若没有勾选采集时长选项，设备将一直处于读取模式，只能用户手动点击停止采集退出。如若勾选采集时长，设备将在采集时长后自动退出采集模式（在该时间内会一直读取标签）。
设备共支持0~33dbm的射频功率配置，选中所需射频功率后，点击设置即可配置。
ANT1~ANT16为天线使能配置，在进入读取模式前需配置所要开启的天线号，可多选；开启多个天线时，设备内部将轮询各个天线端口。
板块4为标签匹配。
可通过设置规则，仅读取在设定规则内的标签响应，该匹配为EPC- C1G2协议规范内容，并非软件筛选实现，通过设置合理的规则，可以有效的提高标签选中率及通信效率。
例如，有仓库内有多种标签，可分为8大类。如果没有进行标签匹配规则的设置，当用户需查找某一标签时，读写器将依次轮询所有的标签，再将标签数据返回到用户端，当标签数量庞大时，标签碰撞、轮询等待等将导致通信效率极低。
而通过对标签进行分类，并配合设定规则，当用户仅需要查找1大类的标签时，其余7大类标签将无视读写器的查询命令，不会参与到标签的轮询中，在用户感知上，相当于仅有1/8的标签（假定各分类平均），可提高读写器的通信效率。
调试控制台
对于有更高要求的用户，当标准读取无法满足时（例如设置EPC基带等），可通过控制台，通过命令的方式直接修改设备配置，输入help可查询设备支持的命令列表。
具体命令表的使用，请提供使用需求联系技术人员指导操作。
设备信息
设备信息界面将显示出所连接设备的基本信息，包括连接设备类型（节点/网关）。
设备ID，硬件版本号，软件版本号，固件编译时期等。
同时可配置RS485的通信配置，包括波特率、奇偶校验、modbus节点地址（配合我们的网关，设置节点地址为0时，将由网关自动分配节点地址，非0时以用户设置为准）等。
固件升级：
点击选择文件后，选取所需更新的固件，点击确认升级即可对设备固件进行更新操作。
凝睿电子提供各类接口类型和不同射频天线数量的EEC-RFIDGN-N48的定制化设计服务。
凝睿电子自建产线，可满足各种中小批量及大批量的定制化快速生产需求。
开发定制，请联系商务及销售部。
